BLAQ精巧型电动球阀
市场价 : 0.0
产品详情

 产品特点

·BLAQ系列小口径电动球阀配用BL系列电动执行器。

·直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,根据阀位反馈信号与设定值比较,对执行器进行智能步距调整(PID调节),以实现阀门的精确定  位,同时输出4~20mADC的位置反馈信号

·体积小,轻便宜人,性能可靠,配套简单,流通能力大。

·特别适合于介质为粘稠,含颗粒,纤维性质的场合

·广泛应用于水泥,食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系统。

执行器主要参数

电源:DC24V、AC110V、AC220V、AC380V  50/60Hz;

输入信号:4-20mA.DC、1-5V.DC (其他可出厂前选定);

输出信号:4-20mA.DC (其他可出厂前选定);

环境温度:-25℃~+60℃;

防护等级:IP67;

阀门主要参数

公称通径(mm)

DN15~DN100

公称压力(MPa)

PN1.6  2.5  4.0

泄漏量

软密封:零泄漏

硬密封:≤额定流量的10-5

流量特性

快开特性

适用温度

密封面

PTFE≤150℃ RTFE≤180℃ PPL≤300℃  硬密封≤450℃

主要零件材质

零件名称

材  料

阀体

WCB

ZG1Cr18Ni9Ti

CF8

(304)

CF3

(304L)

ZG1Cr18Ni12Mo2Ti

CF8M

(316)

CF3M

(316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr19Ni9

(304)

00Cr19Ni11

(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

(316)

00Cr17Ni12Mo2

(316L)

密封圈

聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀介质

尿素等腐蚀性介质

试验压力

试验压力

(MPa)

公称压力(MPa)

1.6

2.5

4.0

强度试验

2.4

3.8

6.0

密封试验

1.8

2.8

4.4

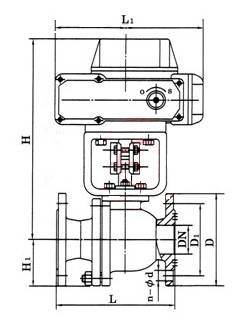

外形尺寸图表



公称通径

L

D

H

L1

D1

b

n-φd

H1

压力MPa

1.6/2.5/4.0

1.6/2.5/4.0



1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0


DN15

130/130/140

95

275

157

65

14/16/16

4-14

48

DN20

140/140/150

105

280

157

75

14/16/16

4-14

53

DN25

150/150/165

115

287

157

85

14/16/16

4-14

58

DN32

165/165/180

135

354

208

100

16/16/18

4-18

68

DN40

180/180/200

145

312

208

110

16/16/18

4-18

73

DN50

200/200/220

160

325

208

125

16/20/20

4-18

80

DN65

220/220/250

180

335

256

145

18/22/22

4-18/8-18/8-18

90

DN80

250/250/280

195

365

256

180

20/22/22

8-18

98

DN100

280/280/320

215/230/230

400

256

180/190/190

20/24/24

8-18/8-23/8-23

120
