BJ941电动截止阀
BJ941电动截止阀
市场价 : 0.0
产品详情

  特点及用途

  电动截止阀由多回转的电动执行机构与截止阀两部分组成。截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。截止阀只适用于全开和全关,不允许作调节和节流。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。截止阀介质的流向,采用自上而下,以减小阀杆受力。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量接近100%。

截止阀工作行程小,启闭时间短;密封性好,密封面间摩擦力小;流体阻力大,开启和关闭所需力较大;不适于带颗粒、粘度较大的介质,介质的流向应与阀体所示箭头方向一致。法兰连接的电动截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力等各种行业的管路上,切断或接通管路介质。

计标准

设计与制造

GB/T12235

连接尺寸

结构长度

GB/T12221

法兰尺寸

JB/T79

检验与试验

JB/T9092

材  料

碳钢

GB/T12229

不锈钢

GB/T12230

合金钢

Q/ZB66

零件材料及用途

阀体

阀盖

阀瓣

密封面

阀杆

填料

适用介质

WCB

WCB+D507MO

D577

2Cr13

柔性石墨

水、油品、蒸汽

ZG1Cr18Ni9Ti

0Cr18Ni9Ti

Stellite6

1Cr18Ni9Ti

PTFE

硝酸类

Stellite12

ZG1Cr18Ni2Mo2Ti

CF8M

1Cr18Ni2Mo2Ti

1Cr18Ni2Mo2Ti

PTFE

磷酸类

Stellite12

碱类、混酸

ZG0Cr17Ni14M02

CF3M

Stellite6

316L

PTFE

磷酸类

Stellite12

尿素、甲胺液

ZG1Cr5MO

ZG1Cr5MO

Stellite6

25Cr2Mo1VA

柔性石墨

水、油品、蒸汽

Stellite12

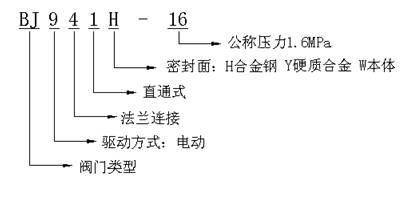

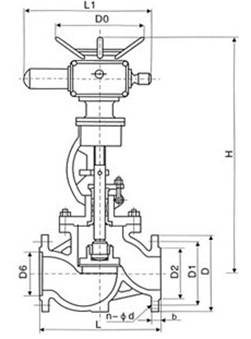

型号说明






公称

压力

公称

通径

标准值

参考值

PN

(MPa)

DN

(mm)

L

D

D1

D2

D6

b

n-φd

L1

H

质量

(kg)

1.6

50

230

160

125

100


16

4-φ18

590

645

48

65

290

180

145

120


18

4-φ18

590

690

60

80

310

195

160

135


20

8-φ18

590

715

65

100

350

215

180

155


20

8-φ18

590

770

71

125

400

245

210

185


22

8-φ18

590

780

119

150

480

280

240

210


24

8-φ23

590

810

210

200

600

335

295

265


26

12-φ23

810

967

320

250

622

405

355

320


30

12-φ25

810

1143

550

300

698

460

410

375


30

12-φ25

830

1292

785

2.5

50

230

160

125

100


20

4-φ18

590

645

50

65

290

180

145

120


22

8-φ18

590

690

65

80

310

195

160

135


22

8-φ18

590

715

67

100

350

230

190

160


24

8-φ23

590

770

73

125

400

270

220

188


28

8-φ25

590

780

127

150

480

300

250

218


30

8-φ25

810

810

215

200

600

360

310

278


34

12-φ25

810

967

322

250

622

425

370

332


36

12-φ30

830

1143

585

300

698

485

430

390


40

16-φ30

830

1292

795

4

50

230

160

125

100

88

20

4-φ18

590

645

61

60

290

180

145

120

110

22

8-φ18

590

690

75

80

310

195

160

135

121

22

8-φ18

590

715

84

100

350

230

190

160

150

24

8-φ23

590

770

101

4

125

400

270

220

188

176

28

8-φ25

810

782

207

150

480

300

250

218

204

30

8-φ25

810

875

226

200

600

375

320

282

260

38

12-φ30

830

1160

399

6.4

50

300

175

135

105

88

26

4-φ23

590

710

64

65

340

200

160

130

110

28

8-φ23

590

750

77

80

380

210

170

140

121

30

8-φ23

590

785

86

100

430

250

200

168

150

32

8-φ25

810

837

171

125

500

295

240

202

176

36

8-φ30

810

1031

243

150

550

340

280

240

204

38

8-φ34

830

1066

296

200

650

405

345

300

260

44

12-φ34

830

1213

420


执行器主要参数


   电    源:380V 50Hz (特殊要求可在订货时提出)

   工作环境:环境温度:-20℃~+60℃;  相对湿度:≤90%25℃时);

         周围空气不含腐蚀性等物质;

 防护等级:IP55

工 作 制:为短时工作制,额定工作时间10分钟。
