BAWQ气动O型球阀
BAWQ气动O型球阀
市场价 : 0.0
产品详情

 产品特点

·O型球阀通常作为切断阀使用。

·它流路简单,全开时完全形成直管通道,压力损失极小。

·特别适用于高粘度、悬浮液、纸浆等流体场合。

·密封可靠,泄漏量很小,软密封球阀可达到气泡级密封。

·配BAW系列角行程气动执行器,可控制较大口径的O型球阀。

·所配气动执行器带有电磁阀,可控制阀门的打开和关闭。

 技术参数表

阀体形式

铸造球形阀

公称通径

DN25~DN300

公称压力

PN1.6  2.5   4.0  6.4MPa

连接形式

法兰联接 JB79-59等 RF法兰

阀体材料

铸钢  铸不锈钢

填    料

V型聚四氟乙烯  石棉  石墨

阀芯材料

不锈钢  碳钢镀铂等

泄 漏 量

小于额定容量的10-8

  执行器主要参数

1、使用介质:清洁、干燥、且不含腐蚀性的压缩空气

2、工作气源压力:0.3~0.7MPa

3、工作环境温度:标准型:-20℃~+80℃

               高温型:-20℃~+180℃

4、回转角度:90°±3°

    5、所配电磁阀电源电压可选:24VDC、24VAC 50Hz、110VAC50Hz、220VAC 50Hz

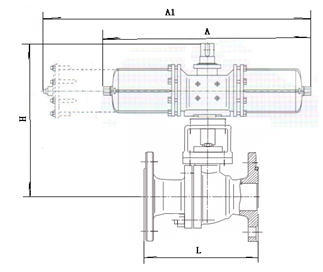

  外形尺寸


公称通径 DN

25

40

50

65

80

100

150

200

L

1.6MPa

140

180

200

220

250

280

360

500

2.5MPa

160

200

220

250

280

320

360

500

4MPa

160

200

220

250

280

320

360

500

6.4MPa

180

220

250

280

320

360

500

600

H

422

442

506

516

526

598

705

735

A






600

800

800

注:大口径球阀,可以根据用户要求定做。
